Kablo Kanalları

Standart Tip Kablo Kanalları H.60 mm

Standart Tip Kablo Kanalları · H.60 mm Kanal ve Aksesuar

Ürünler ve ölçü tabloları

Standart Tip H60 Kablo Kanalları Kanal Ek Parçası ve Separatör H60 Straight Connector And Seperator Standart Tip 90 Derece Dönüş H60mm - Bends 90°Standart Tip T Dönüş H60mm - Tee Branches Standart Tip Dörtlü Dönüş H60mm - Crossings Standart Tip Redüksiyon H60mm Reducings Standart Tip İç - Dış Bükeyler H60mm - Inside And Outside Bends

Standart Tip H60 Kablo Kanalları

Sipariş Kodu (Order Code)	a (mm)	h (mm)	e (mm)	Kg/Mt
KS 07-10-H60	70	60	1,00	1,460
KS 07-12-H60	70	60	1,20	1,752
KS 10-10-H60	100	60	1,00	1,679
KS 10-12-H60	100	60	1,20	2,015
KS 12-10-H60	120	60	1,00	1,836
KS 16-10-H60	160	60	1,00	2,150
KS 16-12-H60	160	60	1,20	2,581
KS 16-15-H60	160	60	1,50	3,226
KS 20-10-H60	200	60	1,00	2,464
KS 20-12-H60	200	60	1,20	2,957
KS 20-15-H60	200	60	1,50	3,697
KS 30-12-H60	300	60	1,20	3,899
KS 30-15-H60	300	60	1,50	4,874
KS 40-12-H60	400	60	1,20	4,841
KS 40-15-H60	400	60	1,50	6,052
KS 50-15-H60	500	60	1,50	7,229
KS 50-20-H60	500	60	2,00	9,011
KS 60-15-H60	600	60	1,50	8,407
KS 60-20-H60	600	60	2,00	11,209

Kanal Ek Parçası ve Separatör H60 Straight Connector And Seperator

Sipariş Kodu (Order Code)	h (mm)	e (mm)	Kg/Mt
KS EK-H60	60	1,5	0,250
KSSEP-H60	60	1,2	0,520

Standart Tip 90 Derece Dönüş H60mm - Bends 90°

Sipariş No	A mm	H mm	E mm	Kg/Ad
KS 107-H60	70	60	1,5	0,650
KS 110-H60	100	60	1,5	0,800
KS 112-H60	120	60	1,5	0,900
KS 116-H60	160	60	1,5	1,200
KS 120-H60	200	60	1,5	1,500
KS 130-H60	300	60	2	3,200
KS 140-H60	400	60	2	4,700
KS 150-H60	500	60	2	6,600
KS 160-H60	600	60	2	8,800

Standart Tip T Dönüş H60mm - Tee Branches

Sipariş No	A mm	H mm	E mm	Kg/Ad
KST 207-H60	70	60	1,5	0,850
KST 210-H60	100	60	1,5	1,000
KST 212-H60	120	60	1,5	1,100
KST 216-H60	160	60	1,5	1,300
KST 220-H60	200	60	1,5	1,700
KST 230-H60	300	60	2	3,400
KST 240-H60	400	60	2	4,800
KST 250-H60	500	60	2	6,600
KST 260-H60	600	60	2	8,700

Standart Tip Dörtlü Dönüş H60mm - Crossings

Sipariş No	A mm	H mm	E mm	Kg/Ad
KSD 307-H60	70	60	1,5	1,100
KSD 310-H60	100	60	1,5	1,200
KSD 312-H60	120	60	1,5	1,300
KSD 316-H60	160	60	1,5	1,600
KSD 320-H60	200	60	1,5	1,800
KSD 330-H60	300	60	2	3,400
KSD 340-H60	400	60	2	5,000
KSD 350-H60	500	60	2	6,700
KSD 360-H60	600	60	2	9,000

Standart Tip Redüksiyon H60mm Reducings

Sipariş No	A mm	H mm	E mm	Kg/Ad
KSR 407-H60	70	60	1,5	0,550
KSR 410-H60	100	60	1,5	0,650
KSR 412-H60	120	60	1,5	0,850
KSR 416-H60	160	60	1,5	1,000
KSR 420-H60	200	60	1,5	1,500
KSR 430-H60	300	60	2	2,950
KSR 440-H60	400	60	2	3,900
KSR 450-H60	500	60	2	5,650
KSR 460-H60	600	60	2	7,700

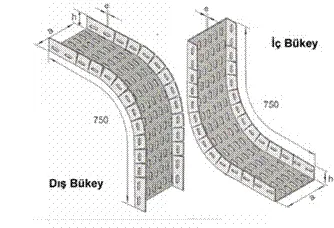

Standart Tip İç - Dış Bükeyler H60mm - Inside And Outside Bends

Sipariş No	A mm	H mm	E mm	Kg/Mt
KSB 505-H60	50	60	1	1,042
KSB 507-H60	70	60	1	1,168
KSB 510-H60	70	60	1,2	1,343
KSB 516-H60	70	60	1,2	1,720
KSB 520-H60	100	60	1,2	1,750
KSB 530-H60	100	60	1,2	2,800
KSB 540-H60	100	60	1,5	4,841
KSB 550-H60	120	60	1,5	5,784
KSB 560-H60	160	60	1,5	6,720

Standart Tip Kablo Kanalları H.60 mm için teklif alın

Ürünler sıcak daldırma galvaniz, elektro galvaniz veya toz boyalı olarak; projeye özel ölçü ve sac kalınlığında üretilebilir. Tablolardaki ağırlıklar bilgilendirme amaçlıdır.

Teklif iste
